Термально массовый расходомер T MASS

Термально массовый расходомер T MASS имеет высокую точность замеров даже в условиях малых расходов. Удобно и практично, что устройство всегда можно демонтировать без остановки технологического процесса. В силу этой особенности такое решение идеально для газовой промышленности. Однако есть и ограничения. Работа расходомера T MASS возможна только на трубопроводах с условным диаметром от 15 до 50миллиметров. При этом максимально возможная температура среды может достигать ста градусов по Цельсию.

Диапазон измерений термально массовым расходомером варьируется от пятисот миллибар до сорока бар с погрешностью в три процента. Монтаж КИПиА можно осуществить с помощью резьбового соединения или на фланец. Последний вариант идеален для высоких давлений.

Корпус расходомера T MASS полностью соответствует нормам IP 66 и IP 67.

Выберите бренд
  • Endress+Hauser
  • Siemens
  • WIKA
  •

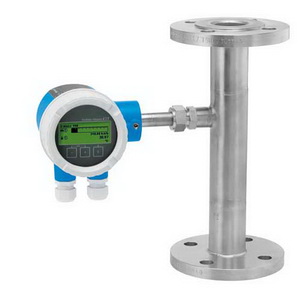

    t-mass A 150

    Данные счетчики предназначены для измерения расхода сред в трубопроводах диаметром от 15 до 50 мм. Одна из особенностей приборов - высокая точность измерений при небольшом расходе. Термально-массовые расходомеры t-mass A 150 обеспечивают широкий динамический диапазон (150:1) и практически нулевую потерю давления в системе. Устройства монтируются с помощью фланца либо резьбового соединения. Погрешность измерений - 3% ИЗМ.

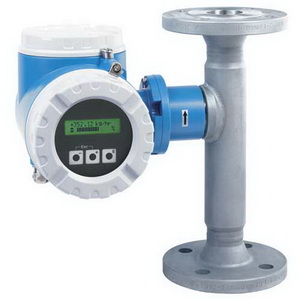

  • t-mass B 150

    Назначение приборов - измерение массового расхода газа прямым методом. Измеряемые среды: аргон, углекислый газ, азот, воздух. Термально-массовый расходомер t-mass B 150 используется для контроля расхода газа и мониторинга утечек в газопроводах с Ду 80-1500.

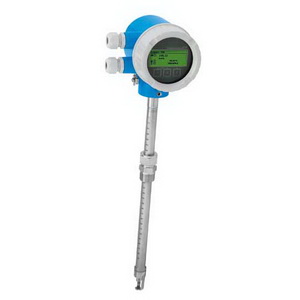

  • t-mass 65F

    Газовый расходомер широкого назначения. Используется для работы с различными типами газов: углекислым, природным, чистым, биогазом, сжатым воздухом. Также модель позволяет эффективно определять утечки среды. Результаты измерений отображаются на двухстрочном ЖК-дисплее. Калибровка прибора осуществляется на месте и зависит от измеряемой среды.

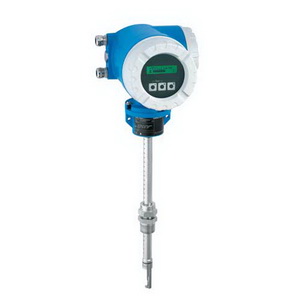

  • t-mass 65I

    Расходомер потока газа t-mass 65I с термальным принципом измерения отличается высокой надежностью и универсальностью. Счетчик практически исключает потерю давления. Динамический диапазон прибора составляет 100:1, диапазон диаметров - от 80 до 1500 мм. Обмен данными осуществляется по протоколам HART, PROFIBUS DP и MODBUS RS485.

Принцип действия

Основным компонентом термально-массового расходомера газа является пара температурных датчиков. Один из датчиков замеряет текущую температуру среды, другой нагрет до заданной температуры. При прохождении потока газа нагретый чувствительный элемент охлаждается. Для восстановления разницы температур на него подается ток, величина которого пропорциональна массовому расходу газа. Прибор замеряет величину тока и определяет расход.

К преимуществам термомассовых расходомеров относятся широкий динамический диапазон, большой разброс номинальных диаметров, высокая чувствительность и точность, надежность.

Серия расходомеров Endress+Hauser t-mass

Промышленные расходомеры газа t-mass позволяют измерять расход газообразной среды, контролировать ее утечки в газопроводах. Приборы могут использоваться в трубопроводах с диаметром от 15 до 1500 мм. Динамический диапазон устройств в зависимости от модели может достигать значения 150:1. При этом массовые расходомеры t-mass практически полностью исключают потерю давления в системе.
