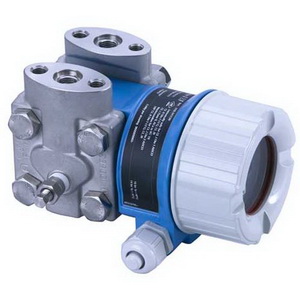

Deltabar M PMD55

Производитель: Endress+Hauser

Категория: Датчики дифференциального давления

Вы можете заказать данную позицию по тел.: (495) 661-08-04 или воспользоваться формой заказа

 [an error occurred while processing the directive] Заказать
[an error occurred while processing the directive]
Описание

Deltabar M PMD55 – интеллектуальный датчик с металлическими мембранами. Используется для измерений:

  • дифференциального давления в насосах и фильтрах;
  • объемного и массового расхода жидкостей, газов и пара;
  • уровня продуктов в закрытых емкостях;
  • небольших значений избыточного давления (25 Па и выше).

Преимущества датчика Deltabar M PMD55

  • В конструкции измерительного оборудования предусмотрен сверхчувствительный кремниевый элемент, который функционирует по тензорезистивному принципу.
  • В модульной конструкции привлекают компактные размеры.
  • Прибор можно настраивать по месту проведения измерений, используя кнопочный съемный жидкокристаллический индикатор.
  • Простота и удобство меню.
  • Максимально допустимое давление на обе камеры – 240 бар, на одну – 160 бар.
  • Поверка измерительного оборудования проводится каждые четыре года.

Сферы применения Deltabar M PMD55:

Показатели базовой приведенной погрешности:

  • ± 0,1 процента;
  • ± 0,075 процента (опция).

Параметры взрывозащиты:

  • Ex ia (-50 градусов);
  • Ex d (-50 градусов).

Температурные режимы:

  • рабочей среды – от -40 до +85 градусов;
  • окружающей среды – от -50 до +85 градусов.

Максимальные значения диапазона дифференциального давления:

  • 0,01/0,03/0,1/0,5/1/3/16/40 бар.

Значения выходных сигналов:

  • 4-20 мА HART;
  • FOUNDATION Fieldbus;
  • Profibus PA.

Допускается перенастройка измерительного диапазона до 200:1 (рекомендованные производителем параметры – 100:1). Степень защиты алюминиевого корпуса измерительного датчика отвечает стандарту IP66/68. Для моделей с раздельным исполнением корпуса действует стандарт IP69K.

Материалы мембраны:

  • 316L;
  • Hastelloy C276.

Присоединение к процессу:

  • FNPT ¼".

Технические характеристики Deltabar M PMD55:

  • Газ:

Принцип измерения

Дифференциальное давление

Основные функции

Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами
Компактная конструкция, модульные компоненты

Погрешность измерения

Стандартная калибровка0,1%;  калибровка "PLATINUM" 0,075%

Диапазон рабочего давления

10мбар...40бар

Рабочая температура

Температурный градиент от рабочего давления

Дисплей/Настройка

Опция

Выходные сигналы

4...20мА HART

Коммуникация

HART

Сертификаты на взрывозащиту

ATEX
FM
CSA
IECEx

  • Давление

Принцип измерения

Дифференциальное давление

Характеристики

Цифровой преобразователь с металлическими измерительными диафрагмами, компактная модульная конструкция

Питание / Коммуникация

4...20мА HART:
11,5...45В DC
Ex ia: 11,5...30В DC
PROFIBUS PA
FOUNDATION Fieldbus

Погрешность

0,1%, калибровка "PLATINUM" 0,075%

Длительная стабильность

0,05% от верхней границы диапазона в год
0,125% от верхней границы диапазона за 5 лет

Рабочая температура

-40°C...120°C

Температура окружающей среды

-40°C...85°C

Рабочий диапазон

10мбарr...40бар

Макс. избыточное давление

на одну сторону: 160 бар

Присоединение к процессу

1/4-18 NPT

Выходные сигналы

4...20мА HART

Сертификаты/Разрешения

ATEX
FM
CSA
IECEx
TIIS
NACE
SIL
EN10204-3.1

Опции

4х-строчный цифровой дисплей, алюминиевый корпус

  • Непрерывное измерение/жидкие продукты

Принцип измерения

Дифференциальное давление

Характеристики/Применение

Цифровой преобразователь с металлическими измерительными диафрагмами, компактная, модульная конструкция.

Питание / Коммуникация

4...20мА HART:
11,5...45В DC
Ex ia: 11,5...30В DC

Погрешность

0,1%, калибровка "PLATINUM" 0,075%

Длительная стабильность

0,05% от верхней границы диапазона в год
0,125% от верхней границы диапазона за 5 лет

Температура окружающей среды

-40°C...85°C

Рабочая температура

-40°C...120°C

Рабочее давление абс. / макс. предел избыточного давления

-40°C...120°C

Диапазон измерения давления

10мбар...40бар

Смачиваемые части

316L

Присоединение к процессу

1/4-18 NPT

Выход

4...20мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты/Нормативы

ATEX
FM
CSA
NACE
IECEx
SIL
EN10204-3.1

Опции

4х-строчный цифровой дисплей, алюминиевый корпус

Диапазон применения

Измерительная ячейка: металлическая приварная

  • Пар

Принцип измерения

Дифференциальное давление

Основные функции

Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами, компактная конструкция и модульные компоненты

Рабочая температура

Температурный градиент от рабочего давления

Диапазон рабочего давления

10мбар...40бар

Погрешность измерения

Стандартная калибровка 0,1%; калибровка "PLATINUM" 0,075%

Коммуникация

HART

Выходные сигналы

4...20мА HART

Сертификаты на взрывозащиту

ATEX
FM
CSA
IECEx

Дисплей/Настройка

Опция

  • Жидкости

Принцип измерения

Дифференциальное давление

Основные функции

Цифровой преобразователь дифференциального давления с металлическими измерительными диафрагмами

Погрешность измерения

Стандартная калибровка 0,1%; калибровка "PLATINUM" 0,075%

Диапазон рабочего давления

10мбар...40бар

Рабочая температура

Температурный градиент от рабочего давления

Дисплей/Настройка

Опция

Выходные сигналы

4...20мА HART

Коммуникация

HART

Сертификаты на взрывозащиту

ATEX
FM
CSA
IECEx
