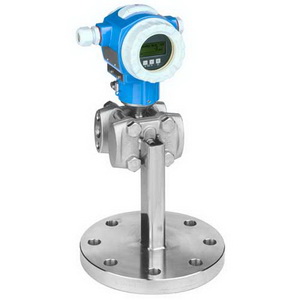

Deltabar S FMD77

Производитель: Endress+Hauser

Категория: Датчики дифференциального давления

Вы можете заказать данную позицию по тел.: (495) 661-08-04 или воспользоваться формой заказа

 [an error occurred while processing the directive] Заказать
[an error occurred while processing the directive]
Описание

Интеллектуальный преобразователь многофункционального типа эффективно используется в целях измерения уровня в закрытых емкостях, резервуарах и т.п. По желанию заказчика, покупателя доступно исполнение, характеризующееся выступом - до 200мм и диаметром до 76мм. Данные условия оптимальны для сред, склонных к кристаллизации.
Работа прибора базируется на тензорезистивном принципе, исходя из которого давление, подлежащее измерению, провоцирует деформацию мембраны, по причине чего происходит деформация тензорезисторов и последующая разбалансировка измерительного моста. Электронная схема преобразует разбаланс в выходной сигнал. При необходимости устройство комплектуется высококачественным, надежным монтажным кронштейном.

Особенности Deltabar S FMD77:

  • В конструкции измерительного оборудования предусмотрен сверхчувствительный кремниевый элемент, который функционирует по тензорезистивному принципу.
  • В модульной конструкции привлекают компактные размеры.
  • Прибор можно настраивать по месту проведения измерений, используя кнопочный съемный жидкокристаллический индикатор.
  • Простота и удобство меню.
  • Максимально допустимое давление на одну камеру – 160 бар.
  • Поверка измерительного оборудования проводится каждые четыре года.
  • Имеются внешние настроечные кнопки.

Технические характеристики Deltabar S FMD77:

  • Давление

Принцип измерения

Дифференциальное давление

Характеристики

Цифровой преобразователь с металлическими измерительными уплотненными диафрагмами;
Модульная конструкция;
Длительная стабильность;
Вторичный защитный отсек;
Расширенные функции диагностики.

Питание / Коммуникация

4...20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC

Погрешность

0,075% + влияние уплотнения диафрагмы

Длительная стабильность

0,05% от верхнего значения диапазона в год, 0,125% - за 5 лет

Рабочая температура

-40°C...400°C

Температура окружающей среды

-40°C...85°C

Рабочий диапазон

100мбар...16бар

Макс. избыточное давление

160бар

Присоединение к процессу

На стороне НД:
1/4-18NPT
RC1/4"
На стороне ВД:
Фланцы(DIN, ANSI, JIS)

Выходные сигналы

4...20мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты/Разрешения

ATEX, FM, CSA, NEPSI, IECEx, SIL, NACE, WHG/Защита от перелива,
EN10204-3.1

Опции

Модуль памяти HistoROM/M-Dat
4х-строчный цифровой дисплей
Раздельный корпус из нержавеющей стали или алюминия

Доп. информация

функции диагностики

  • Непрерывное измерение/жидкие продукты

Принцип измерения

Дифференциальное давление

Характеристики/Применение

Цифровой преобразователь с металлической измерительной диафрагмой со специальным уплотнителем;
Модульная конструкция;
Длительная стабильность;
Повышенная надежность за счет функций самодиагностики;
Вторичная защитная оболочка.

Питание / Коммуникация

4...20 мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC

Погрешность

0,075% + влияние уплотнение диафрагмы

Длительная стабильность

0,05% от верхнего значения диапазона в год

Температура окружающей среды

-40°C...85°C

Рабочая температура

-40°C...400°C

Рабочее давление абс. / макс. предел избыточного давления

160бар

Диапазон измерения давления

100мбар...16бар

Смачиваемые части

Alloy C276
316L
Monel
Тантал

Присоединение к процессу

Сторона НД:
1/4-18NPT
RC1/4"
Сторона ВД:
Фланцы (DIN, ANSI, JIS)

Макс. значение измерения

160м для воды

Выход

4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus

Сертификаты/Нормативы

ATEX, FM, CSA, NEPSI, IECEx, SIL, NACE
WHG/ Защита от перелива
EN10204-3.1

Опции

модуль памяти HistoROM/M-Dat
4х-строчный дисплей
корпус из нержавеющей стали или алюминия
раздельное исполнение корпуса

Диапазон применения

Измерительная ячейка: металлическая сварная
